干熄焦工藝主要由干熄爐、裝入裝置、排焦裝置、提升機、電機車及焦罐臺車、焦罐、一次除塵器、二次除塵器、干熄焦工藝鍋爐單元、循環風機、除塵地面站、水處理單位、自動控制部分、發電部分等組成。干熄焦在生產過程中，焦轉運站、篩焦樓、貯焦槽頂部及底部、各轉運站等處均會(huì )產生粉塵，為了geng好的收集這部分粉塵，需要在各個部位均設置除塵點，將干熄焦生產過程中產生的煙塵收集后經脈沖袋式除塵器除塵，煙塵經凈化后達標排放。
干熄焦除塵設備的重要性：由于焦化產塵點較多，干熄焦的除塵系統除塵效果，直接影響系統的安 全運行及生產環境。
干熄焦除塵分為兩部分除塵系統：

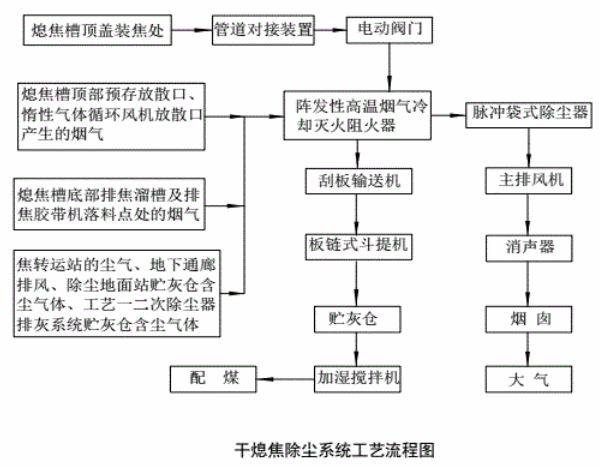

一部份為將干熄焦循環風機入口前的惰性循環氣中攜帶干熄爐中的焦粉塵進行除塵凈化的裝置，簡稱一次除塵。另一部份是指焦炭在裝入、排出干熄爐過程中，從爐上端、排焦口和泄壓管排出的含塵煙氣，以及焦炭在轉運，篩分過程中散發的粉塵，如排到空氣中會(huì )污染環境，故需將這些含塵煙氣除塵凈化，簡稱環境除塵，其除塵工藝流程見干熄焦除塵系統流程圖：
?
干熄焦除塵系統是一種新型除塵技術，該系統主要特點為：?除塵風機配置了調速型偶合器。當干熄焦爐頂裝焦時，風機高速運行，當爐頂不裝焦時，風機按要求風量運行，此技術比國 外用擋板調整風量要節省較多電能。?
干熄焦除塵系統的管式冷卻器。主要作用能把爐頂高溫煙氣溫度降下來，還能使大顆粒粉塵除掉，降低粉塵濃度，減輕了布袋除塵器負擔。干熄焦除塵系統的預除塵器，主要作用為將排焦，轉運，篩焦等各部份含有高濃度的粉塵，通過預除塵器，使大顆粒除掉，降低粉塵濃度，減輕了除塵器負擔。?
干熄焦除塵系統中，除塵設備選用了新式高 效離線式脈沖袋式除塵器，除塵效率高，排出口濃度符合國 家排放標準。除塵器收集的粉塵，通過刮板機，斗式提升機進入粉塵倉，在經粉塵加濕機加濕后，外運。
