UF單機除塵器

一、UF單機除塵器簡介

     單機袋收塵器（UnI-Filter）系引進美國福樂(lè )公司，具有八十年代技術水平的小型袋收塵器。這種小型袋式收塵器經濟實用，結構簡單緊湊，安裝容易，維修方便（內慮式）主要用于庫頂、庫底、倉頂及各種輸送機等排放和揚塵點收塵，該機采用滌綸布袋，入口溫度＜120oC除塵效果達99.8%。如有用途可提供耐溫，蝕濾料的單機袋收塵器。收塵器設計有多種形式，既可單機使用，又可多機組合，大風量、小風量皆可選用。多機組合時，也可用于小型球磨機、破碎機等連續工作點作為收塵設備。結構緊湊、體積小，高度低，可適于廠房?jì)燃霸O備上安裝，也可室外安裝。本廠還可提供蝕和的結構，適應不同用戶需要。

⑴風機    ⑵風機配用電機   ⑶搖動軸     ⑷濾袋

⑸殼體     ⑹ 檢修門      ⑺濾袋套箍    ⑻出風管

⑼搖動電機    ⑽曲桿      ⑾ 搖動連桿   ⑿下花板

 二、UF單機袋除塵器結構特點

單機除塵器由如下各部件成：

1、濾箱：包括殼體、花板、內濾式濾袋、掛袋鉤和檢修門。

2、震打清灰搖擺裝置：包括搖擺電機、連桿結構和搖、擺軸等。

3、風機部分：包括抽風機及皮帶傳動裝置、電機、出風管。

4、進風及排灰部件：按安裝型式分為三種：

A型：在濾箱下部接灰斗和卸灰閥，并設有支柱。進風口設在灰斗上部。

B型：在濾箱下部敞開，作為進風口中，又是排風口，花板旁設法蘭。

C型：濾箱下部設有儲灰箱，灰箱上部設進風口。

三、UF單機袋除塵器工作原理

1、過濾工況：含塵氣體由進風口進入灰斗(A型)或灰箱(C型)或直接通過花板孔(B型)不同方式進入濾袋，粗顆粒由于重力作用和惰性沉降于灰斗、灰箱、倉內，細小粉塵被濾袋阻留于袋壁，凈氣通過濾袋流向出風管，被抽風機抽出排入大氣。

2、清灰工況：隨著過濾工況的進行，阻留于濾袋內表面的粉塵逐漸增加，氣流通過的阻力也逐漸增加。當達到阻力值時(如1500Pa)，需定期清灰，以使收塵器連續工作。具體清灰時根據需要，可以手動或自動控制，首先關閉抽風機，再開啟震打清灰搖擺裝置震擊濾袋進行清灰，震落袋內粉塵。當阻力下降到值(如1000Pa)時，由手動或自動停止清灰，重新啟動抽風機。除塵器又進入過濾狀態，如此循環。

  主要技術參數及說明：

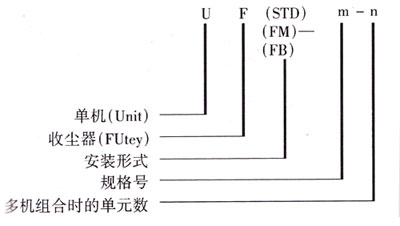

  規格：該單機收塵器有2、3、4、5、6、7六個規格。
　　安裝型式：其中2、3、4每種有A型、B型、C型三種安裝型式；5、6、7每種有A型、B型兩種安裝型式。
　　如需要連續運轉，可采用多機組合型式。

供貨說明：

  1、單機袋收塵器出廠前，已將風機、電機、減速機、搖動機構、灰斗、卸灰閥及支架組裝好，現場只須就位即可。
　　2、對于比較大的規格，或有要求時，可以箱體、灰斗、支承架等部件提供給用戶，在現場裝配。
　　3、供貨時，會(huì )同時提供的技術說明、裝配圖、易損件圖及部分配套件。
